通用電力拖動帶直流實驗臺

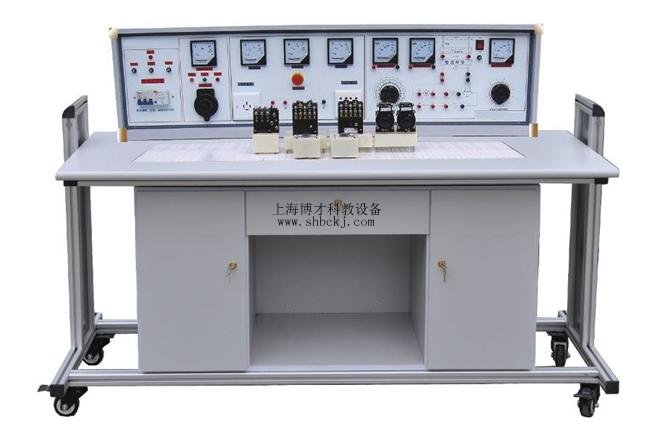

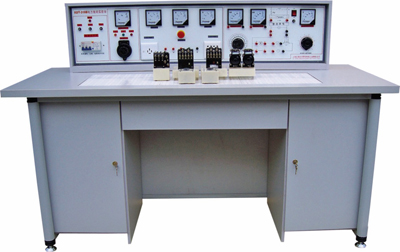

BC-318B 通用電力拖動帶直流實驗臺

● 通用電力拖動帶直流實驗臺結構與功能：
一、學生臺桌：配有學生桌12臺，尺寸：160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。
二、示教控制臺：能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
三、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
四、通用電力拖動帶直流實驗臺技術指標:
1、電源輸入指示。
2、UFU、VFU、WFU三相電源輸入熔斷器。
3、電源總開關:具有漏電，過載、短路保護功能。
4、電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
5、電流表2A3只，分別指示U、V、W相電流輸出值。
6、急停按鈕:按到底切斷實驗臺電源。
7、三相四線輸出接線座。
8、三相電源插座。
9、220v市電插座，供外接儀器使用。
l0、電源開關:控制"交直流調壓電源" 。
11、 FU：交直流調壓電源保險座。
12、0～240V交流輸出  0～240V交流輸出接線座。
13、0～220V直流輸出  0～220V直流輸出接線座。
14、電壓表250V:指示調壓電源的輸出電壓值。
15、Ra、Rf調節旋鈕。
16、Ra、Rf接線座 。
17、直流電機Ia、If指示表。

序號	名稱	型號/規格	單位	數量	備注
1	保險管	2安培	只	6×13
2	交流接觸器	CJ10-l0A 380V	個	6×13	已裝元件盒上
3	指示燈	XD-5	個	3×13	已裝元件盒上
4	整流二極管	IN5408	只	5×13	已裝元件盒上
5	電阻	RX-510Ω/30W	只	3×13	已裝元件盒上
6	鈕子開關	KN1×2	只	3×13	已裝元件盒上
7	行程開關	LXl9-001	只	4×13	已裝元件盒上
8	按鈕-紅	LAl9-ll	只	2×13	已裝元件盒上
9	按鈕-綠	LAl9-11	只	4×13	已裝元件盒上
10	倒順開關	KO-3 380V/10A	只	１×13	已裝元件盒上
11	三相閘刀	380V l5A	只	1×13	已裝元件盒上
12	三相雙投閘刀	380V l5A	只	1×13	已裝元件盒上
13	熱繼電器	JRO-20/3	只	2×13	已裝元件盒上
14	時間繼電器	JS7-1A 380V	只	2×13	已裝元件盒上
15	變壓器	BK-25W 380V/6.3V 36V	只	1×13	已裝元件盒上
16	導線	銅蕊線1.13MM	米	若干	已裝元件盒上
17	尖咀鉗		把	1×13
18	螺絲刀		把	3×13
19	萬用表	MF-500型	個	1×13
20	電動機	Y/Δ380V	臺	2×13
21	直流電機		臺	1×13

● 實驗內容：
1、閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過找保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓起動線略
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
25·直流電機啟動
26·直流電機的調速
27·直流電機的反轉
28.直流電機制動實驗

訂貨須知：
一、① 通用電力拖動帶直流實驗臺的產品名稱與型號;② 通用電力拖動帶直流實驗臺的規格;③通用電力拖動帶直流實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的通用電力拖動帶直流實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.hupannote.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
