低壓電動機綜合保護測控裝置,電動機綜合保護裝置
瀏覽： 發布日期：2022-07-28

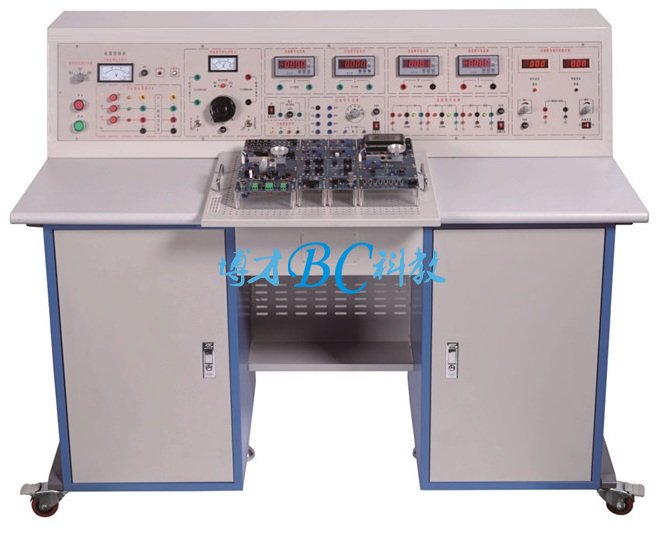

[圖片僅供參考,產品以實物為準]
1. 低壓電動機綜合保護測控裝置用途及特點低壓電動機綜合保護測控裝置用于400V低壓電動機綜合保護和測控。電流和電壓的采集配置的是LPC專用CT/PT模塊。（可作為一次CT/PT，有1A、5A、25A、100A、150A、250A、400A各種等級，電纜穿芯接線,電壓支持380V直接接入）。
裝置主要具有以下功能：
n 低壓電動機綜合保護測控裝置保護功能
l 過熱保護
l 過負荷保護（定時限、反時限曲線可選）
l 斷相（不平衡）保護
l 接地保護（自產，外接零序可選）
l 堵轉過流保護
l 啟動時間過長保護
l 欠載保護
l 外部故障連鎖保護
l TE時間保護
l 接觸器分?jǐn)嚯娏鞅Ｗo(hù)（溢出故障）
l 欠功率保護
l 熔絲斷線告警
l 欠電壓保護
l 過電壓保護
l 相序保護
l 電流速斷保護
l 漏電流保護
n 測控功能
l 10路遙信開入采集
l 6路繼電器輸出控制
l 交流量采集：三相電壓、三相電流、零序電流、漏電電流、頻率、相角等
l 多種控制模式實現對電機的啟停控制，各控制權限相互閉鎖、方便切換
l 電動機的失壓重啟動控制
n 通信功能（選配）
l 兩路RS485，MODBUS/IEC103協議
n 其他功能
l 1路4～20mA直流模擬量輸出，替代變送器作為DCS測量接口（選配）
l 事件記錄，故障錄波等
2. 保護功能說明
2.1 過熱保護
裝置可以在各種運行工況下，建立電動機的發熱模型，對電動機提供準確的過熱保護，考慮到正、負序電流的熱效應不同，在發熱模型中采用熱等效電流Ieq，其表達式為：
K1隨啟動過程變化， K2用于表示負序電流在發熱模型中的熱效應，由于負序電流在轉子中的熱效應比正序電流高很多，比例上等于在兩倍系統頻率下轉子交流阻抗對直流阻抗之比。根據理論和經驗，本裝置取K2=6。
電動機的積累過熱量θΣ為：
電動機的跳閘（允許）過熱量θT為：
式中，Tfr：電動機的發熱時間常數（s）
當θΣ＞θT時，過熱保護動作，θΣ=0表示電動機已達到熱平衡，無積累過熱量。為了表示方便，電動機的積累過熱量的程度用過熱比例θr表示：
由此可見，θr＞1.0時，過熱保護動作，為提示運行人員，當電動機過熱比例θr超過過熱告警整定值θa時，裝置先告警。
電動機在冷態（即初始過熱量θΣ=0）的情況下，過熱保護的動作時間為：
當電動機停運，電動機積累的過熱量將逐步衰減，本裝置按指數規律衰減過熱量，衰減的時間常數為4倍的電動機散熱時間Tsr，即認為該時間到后，散熱結束，電動機又達到熱平衡。
當電動機因過熱保護切除后，本保護即檢查電動機過熱比例θr是否降低到整定的過熱閉鎖值θb以下，如否，則禁止電動機再啟動，避免由啟動電流引起過高溫升，損壞電動機，緊急情況下，如在過熱比例θr較高時，需啟動電動機，可以閉合“復歸”開入，人為清除裝置記憶的過熱比例θr值為零。
2.2 過負荷保護
裝置提供過負荷保護，其時間特性可選擇定時限、或超常反時限兩種動作時間特性之一。反時限時間特性如圖所示。過負荷保護只在電動機運行過程中投入。
2.3 斷相/不平衡保護
電動機缺相或三相不平衡故障時，本裝置通過計算電流的不平衡率對電機提供保護，其動作方程為：
2.4 堵轉（過流）保護
電機因機械故障或負荷過大等原因造成轉子卡死時，過大的堵轉電流引起的發熱效應容易損壞電機。為此，裝置提供堵轉（過流）保護，其動作方程如下。堵轉保護只在電動機運行過程中投入。
2.5 長啟動保護
電機的啟動電流比較大，若啟動時間過長，容易使電機發熱損害。為此，裝置提供了長啟動保護，其動作方程如下。長啟動保護在電動機啟動過程中投入，在啟動結束后退出。
2.6 欠載保護
某些如泵類電動機，空載或欠載運行時亦會對電動機造成損壞。欠載保護及欠電流保護，其動作方程如下：
2.7 接地保護
通過判斷電動機的零序電流是否超過預定值來實現，其動作判據為：
其中，零序電流可選擇自產或外接。選擇自產時，零序電流由三相電流的矢量疊加計算；選擇外接時，零序電流由外部零序互感器測量輸入。接地保護可在工程選配中選擇跳接觸器還是跳斷路器。
2.8 接觸器分?jǐn)嚯娏鞅Ｗo(hù)
判斷最大相電流是否大于整定的接觸器允許分?jǐn)嚯娏鳎舴瘢瑒t所有保護出口均動作于觸器控制出口；若是，則所有保護出口均動作于斷路器分勵脫扣控制出口。
2.9 TE時間保護
提供堵轉時在tE時間內斷開電動機電源的保護。適用于增安型電動機。當電機故障電流達到額定電流7倍以上時，保護動作時間為定時限，時間為Tep設置時間；當小于7倍額定電流時，動作時間為反時限特性，見下表。
TE時間保護特性表，該曲線符合IEC60079-7：2006及GB3836.3-2010標準。
TE時間保護在電動機運行過程中投入，在電動機起動過程中退出。保護在電動機額定電流大于2倍額定電流時啟動。
