電動助力轉向系統實訓臺

新能源汽車電動助力轉向系統實訓臺

一、電動助力轉向系統實訓臺簡介

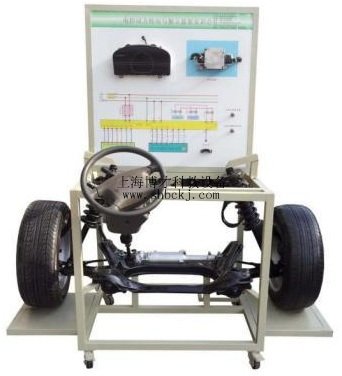

    該設備采用時風純電動汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。
    適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。
二、電動助力轉向系統實訓臺功能特點
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2.調節發動機轉速與車速輸出模擬旋鈕，模擬轉速與車速的變化，左右轉動方向盤，完整演示電控助力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解**器，對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電動助力轉向系統實訓臺技術規格
    外形尺寸：1700×1200×1800mm(長×寬×高)
    輸入電源；交流220V±10% 50Hz
    工作電源；原車電源電壓
   工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    移動腳輪：100*50mm
    面板柜：1.5mm冷板沖壓成形，背面設置維修門；

序號	名  稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	動力轉向控制電腦	(ECU)	臺	1
3	診斷座		個	1
4	點火開關		個	1
5	前橋懸掛機構		套	1
6	方向盤、轉向柱、電動助力方向機、轉向拉桿		套	1
7	車輪		個	2
8	車速信號模擬裝置		套	1
9	轉速信號模擬裝置		套	1
10	扭矩傳感器		套	1
11	扭矩傳感器信號電壓數顯表		套	1
12	移動臺架(帶自鎖腳輪裝置)	1700×1200×1800mm	臺	1
13	故障模擬與排除裝置		套	1
14	DC/DC模塊		套	1

訂貨須知：
一、① 電動助力轉向系統實訓臺,電控助力轉向系統實訓臺的產品名稱與型號;② 電動助力轉向系統實訓臺,電控助力轉向系統實訓臺的規格;③電動助力轉向系統實訓臺,電控助力轉向系統實訓臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的電動助力轉向系統實訓臺,電控助力轉向系統實訓臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.hupannote.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
